Tungsten carbide drawing die

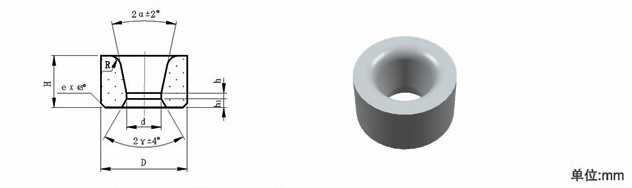

Type 22 drawing die

Type 22 drawing die Type 22 drawing die Type 22 drawing die

Type 22 drawing die

Tungsten carbide Drawing die
Type D x H (mm) d(mm)
22-024-d 20 x 13 24o 2.8, 2.9, 3.0, 3.2, 3.4, 3.6, 3.8, 4.0, 4.3, 4.6, 4.7, 5.0, 5.3, 5.6, 5.7
22-024-d 25 x 16 24o 7.2
22-024-d 30 x 18 24o 6.7, 7.0, 7.3, 7.6, 8.1, 8.6, 9.1, 9.6, 10.1, 10.5, 11.5
22-024-d 35 x 18 28o 14.5, 15.0,15.5, 16.5
22-024-d 45 x 24 24o 12.5, 13.5, 14.5, 15.5, 16.5, 17.5, 18.5, 19.5, 20.5, 21.5, 22.5, 23.5
22-024-d 60 x 30 24o 24.5, 25.5, 26.5, 27.5, 28.5, 29.5, 30.5, 31.5, 32.5, 33.5
22-024-d 80 x 35 24o 34.5, 35.5, 36.5, 37.5, 38.5, 39.5, 40.0, 41.5, 42.5, 43.5, 44.5, 45.5, 46.5, 47.0
22-024-d 90 x 40 24o 49.0, 50.0, 51.0, 52.0, 53.0, 54.0
22-024-d 120 x 45 24o 59.0, 60.0, 61.0, 61.5, 62.5, 63.5, 64.0, 65.0, 66.0, 67.0
22-024-d 130 x 50 24o 69.0, 70.0, 71.0, 72.0, 73.0, 74.0, 75.0, 76.0, 77.0
22-024-d 140 x 50 24o 79.0, 80.0, 81.5, 82.0, 83.0, 84.0, 85.0, 86.0, 87.0, 88.0
22-024-d 20 x 13 26o 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 10.2
