Rodillo de carburo de tungsteno

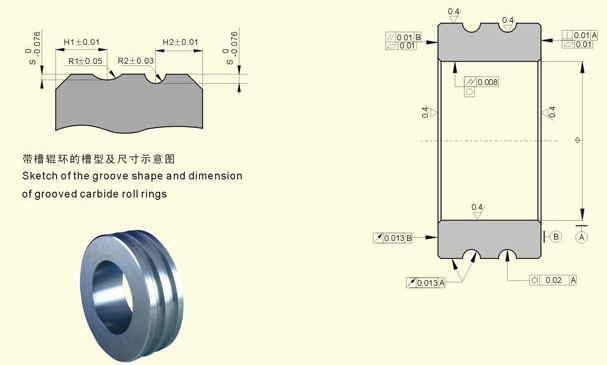

Terminado de anillos de roll de carburo
Dimensiones y precisión de carburo terminado rollo anillos
1, Diámetro exterior: 145 mm 380 mm
2, Diámetro interior: 87 mm-260 mm
3, Altura: 62-130
Les podemos suministrar de acuerdo a los planos proporcionados por los clientes.
Tolerancias permitidas para el O.D., ID y la altura del rollo de anillos
| Precision Class | Tolerances of OD (mm) | Tolerances of ID (mm) | Tolerances of height (mm) |
|---|---|---|---|
| Class 1 | 0.02 | IT5 | 0.03 |
| Class 2 | 0.05 | IT6 | 0.10 |
| Class 3 | 0.10 | IT7 | 0.20 |
| Class 4 | 0.15 | IT8 | 0.50 |
La desviación admisible de carburo rollo anillos
- Descentrado radial de groove < 0,01 mm
- Descentrado radial de periferia < 0.02 mm
- Final cara descentrado < 0.02 mm
- Final cara planeness < 0,01 mm
- Acabar con cara de paralelismo < 0,01 mm
- Agujero interior cylindercity < 0,01 mm
Rugosidad de rollos de carburo
- Rugosidad de agujero interior 0.4um
- Rugosidad externa 0.4um
- Rugosidad de la cara final 0.4um
