Hartmetall-Walze

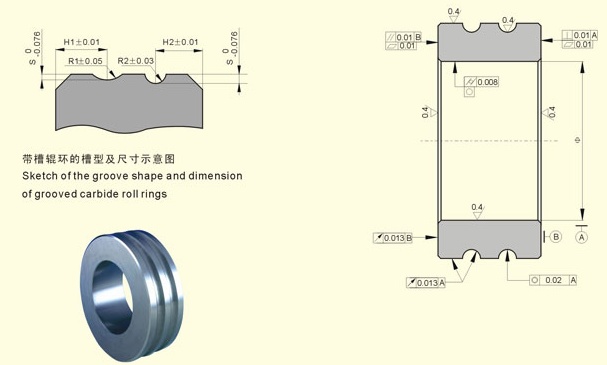

Fertig Hartmetall-Roll-Ringe
Abmessungen und Pr?zision der fertigen Hartmetall-roll-Ringe
1, Au?endurchmesser: 145 mm-380 mm
2, Innendurchmesser: 87 mm-260 mm
3, H?he: 62-130
Wir liefern ihnen entsprechend die Zeichnungen von Kunden bereitgestellt.
Toleranzen zul?ssig für die o.d., i.d. und H?he von roll Ringe
| Precision Class | Tolerances of OD (mm) | Tolerances of ID (mm) | Tolerances of height (mm) |
|---|---|---|---|
| Class 1 | 0.02 | IT5 | 0.03 |
| Class 2 | 0.05 | IT6 | 0.10 |
| Class 3 | 0.10 | IT7 | 0.20 |
| Class 4 | 0.15 | IT8 | 0.50 |
Die zul?ssige Abweichung der Hartmetall roll Ringe
- Radiale Rundlauf Groove {Lt} 0,01 mm
- Radiale Rundlauf der Peripherie {Lt} 0,02 mm
- Gesicht Rundlauf {Lt} beenden 0,02 mm
- Gesicht Fl?chigkeit {Lt} beenden 0,01 mm
- Gesicht der Parallelit?t {Lt} beenden 0,01 mm
- Innere Loch Cylindercity {Lt} 0,01 mm
Rauheit der Hartmetall-Rollen
- Innere Loch Rauheit 0.4um
- Externe Rauheit 0.4um
- Ende Gesicht Rauheit 0.4um
