Rouleau de carbure de tungstène

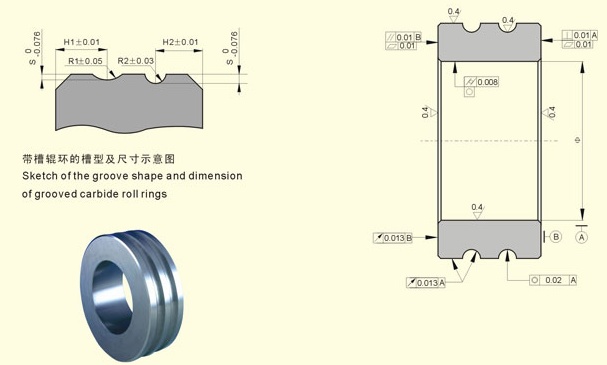

Fini les anneaux de rouleau de carbure
Anneaux de rouleau de dimensions et la précision du carbure finis
1, Diamètre extérieur : 145 mm-380 mm
2, Diamètre intérieur : 87 mm-260 mm
3, Hauteur : 62-130
Nous pouvons fournir leur conformément aux dessins fournis par les clients.
Tolérances admissibles pour la O.D., I.D. et la hauteur du rouleau anneaux
| Precision Class | Tolerances of OD (mm) | Tolerances of ID (mm) | Tolerances of height (mm) |
|---|---|---|---|
| Class 1 | 0.02 | IT5 | 0.03 |
| Class 2 | 0.05 | IT6 | 0.10 |
| Class 3 | 0.10 | IT7 | 0.20 |
| Class 4 | 0.15 | IT8 | 0.50 |
La déviation admissible de carbure roll anneaux
- Rond de groove < 0,01 mm
- Rond de périphérie < 0,02 mm
- Fin de parcours de visage < 0,02 mm
- Fin visage planéité < 0,01 mm
- Fin visage de parallélisme < 0,01 mm
- Trou intérieure cylindercity < 0,01 mm
Rugosité de rouleaux de carbure
- Rugosité de trou intérieure 0.4um
- Rugosité externe 0.4um
- Rugosité de visage fin 0.4um
