Notes de dessin die recommandent
L'application de dessin dies
Tréfilage dies une large gamme d'utilisations, tels que les vols spatiaux, radar, télévision, instruments et dispositifs électroniques de haute précision soie matériau utilisé et tungstène commun, fil de molybdène, en acier inoxydable, fils de cable et divers en alliage avec SiDou est dessin contr?le mode hors du diamant, die de tréfilage du diamant en raison de diamant naturel, qui a fort comme matières de résistance à l'usure élevée, l'utilisation de la vie.
Dessin dies est toutes sortes de fabricant de fil métallique (comme entreprise de fil GangSiChang, fil de soudage électrode, usine de fil etc.) contr?le d'une sorte de très importante moule débilitante facile. Les dessin dies est très vaste, utilisé principalement pour la barre de dessin, fil, matériel de soie et matériaux de tuyaux pour les objets difficiles à machine linéaires, acier, cuivre, tungstène, molybdène etc. de matériel métaux et alliages, traitement de dessin. En raison du co?t de die dessin des comptes de dépenses pour la 1/2 ci-dessus, donc, comment diminuer le co?t de moule pour trafiler, améliorer la vie de son service de dessin est fil métallique production unité besoin urgent de résoudre le problème.
Comment sélection le carbure de tungstène dessin meurt ?
Bien que mode pour trafiler peut être utilisé pour le traitement de toutes sortes d'acier, cuivre, tungstène, molybdène etc. de métaux et allié de matériau de matériaux différents, mais dessin meurent chaque sa portée d'usinage applicable, donc de dessin moule matériel est rationnelle sélection de clé pour assurer l'application réussie pour obtenir la plus longue longévité die. Différent matériaux moule pour trafiler tous avoir son objet de traitement relativement raisonnable.
Matériaux mode dessin peut être divisée en alliage en alliage dur acier moule, die diamant naturel, moule de diamant polycristallin, die de diamants CVD et en céramique de moulage et ainsi de suite beaucoup de genres. Et largement utilisé dans les appareils électroniques, radar, télévision, instruments et aérospatiale et autres industries de haute technologie, avec la résistance à l'abrasion forte, service vie est extrêmement élevée.
Par exemple, le diamètre du fil de cuivre le même dessin, die de diamant polycristallin lorsque la durée de vie est en alliage dur die vie de 300 à 500 fois lors du dessin de fil de nickel est seulement 80 ~ 100 fois, dessin de fil de molybdène, son alliage dur seulement de vie die vie de 50 ~ 80 fois et sortir de carbone de l'acier, la vie de die pour le diamant polycristallin est en alliage dur die 20 ~ 60 fois.
Aveugle dans le choix du mode dessin, l'usure de friction complexe, généralement divisée en destruction et de la friction et porte deux sortes de gros. Les dégats de mode dessin peut diviser encore des dommages anneau, qui s'étend de dommages, échec de cisaillement et portant des dommages surface etc., frottement et usure peut être divisée en l'usure de l'abrasion, usure de frottement et l'usure de la corrosion, ecchymoses et les particules fines produisent une usure etc..
Ce qui précède plusieurs endommagent et formulaire de friction et d'usure peut souvent étroitement liés, dessin de mode pour analyse la destruction d'une augmentation du niveau de difficulté porter des mécanismes. Mais dans l'ensemble, la résistance à l'usure du mode de divers matériaux de dessin du haut classement faible est : diamant tréfilage des modes (pas considérer le problème anisotrope diamant naturel) - céramique tréfilage mode - die de tréfilage en alliage dur--a éliminé l'acier allié

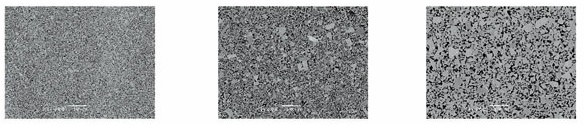

Grade et les propriétés de carbure de tungstène dessin die
|
|||||||||
| Grade | Density(g/cm3) |
Hardness (HRA, Hv3) |
T.R.S(N/mm2) | Coercive Force | Cobat Magnet | WC Average Grain Size | Porosity< | Non-combined Carbon Porosity | Phase< |
|---|---|---|---|---|---|---|---|---|---|
| YL01 | 15.15~15.30 | >1930 | >1900 | 30.0~38.0 | 2.4~3.0 | 0.8 | A02B00 | C00 | E00 |
| YL05.1 | 14.86~15.05 | >1770 | >2200 | 27.0~33.0 | 4.8~6.0 | 0.8 | A02B00 | C00 | E00 |
| YL10.2 | 14.40~14.55 | 1550~1650 | >2000 | 18.4~22.5 | 7.9~9.5 | 0.8 | A02B00 | C00 | E00 |
| YG6X | 14.85~15.05 | >91.0 | >1560 | 19.0~26.0 | 4.8~6.0 | 0.8~1.0 | A04B02 | C02 | E00 |
| YRL10 | 14.90~15.04 | >1500 | >2500 | 13.5~18.0 | 4.7~5.7 | 1.2 | A02B00 | C00 | E00 |
| YG3 |
15.20~15.40 |
>90.5 | >1300 | 16.0~19.5 | 2.4~3.0 | 1.2~2.0 | A04B02 | C02 | E00 |
| YG6 |
14.85~15.05 |
>89.5 | >1670 | 11.0~16.0 | 4.8~6.0 | 1.2~2.0 | A04B02 | C02 | E00 |
| YG8 |
14.65~14.85 |
>89.0 | >1840 | 10.0~15.5 | 6.2~7.8 | 1.2~2.0 | A04B02 | C02 | E00 |
| YG11 |
14.30~14.50 |
>87.0 | >2200 | 7.0~14.0 | 9.0~11.5 | 1.2~2.0 | A04B02 | C02 | E00 |
| YG15 |
13.95~14.15 |
>86.5 | >2400 | 7.0~11.0 | 12.0~15.0 | 1.2~2.0 | A04B02 | C02 | E00 |
| MA30 | 14.85~15.05 | >89.7 | >2000 | 11.0~16.0 | 4.8~6.0 | 1.6 | A02B00 | C02 | E00 |
| MA30A | 14.65~14.85 | >89.2 | >2300 | 10.0~15.5 | 6.2~7.8 | 1.6 | A02B00 | C02 | E00 |
| MA10 | 14.77~14.87 | 2050~2200 | >3300(C) | 36.0~38.0 | 4.5~5.4 | 0.6 | A02B00 | C00 | E00 |
